Les

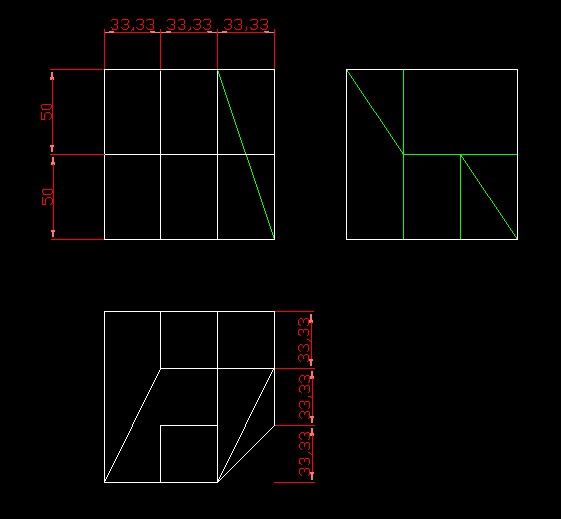

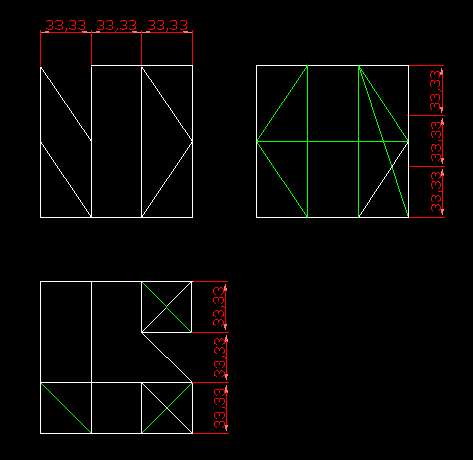

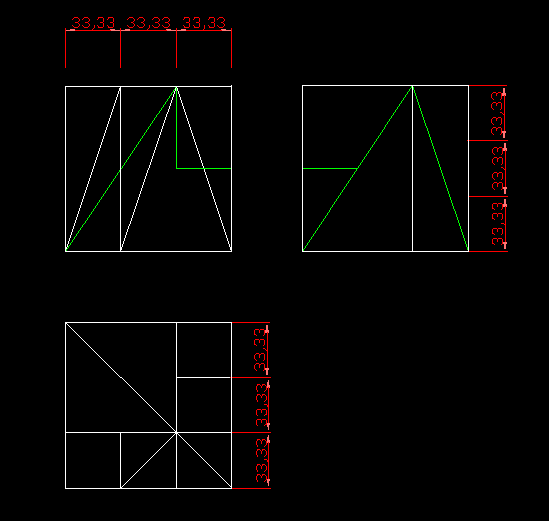

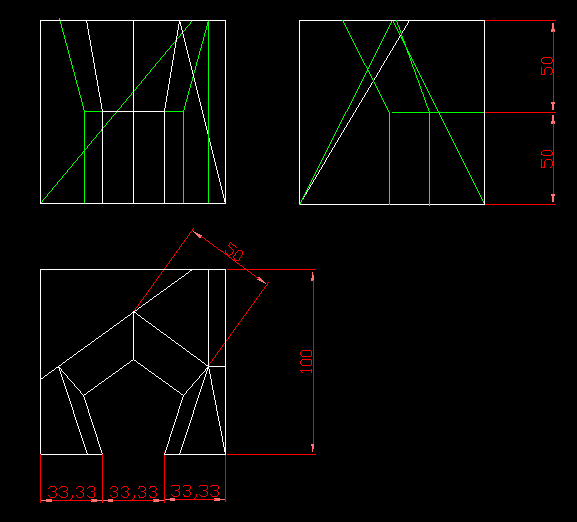

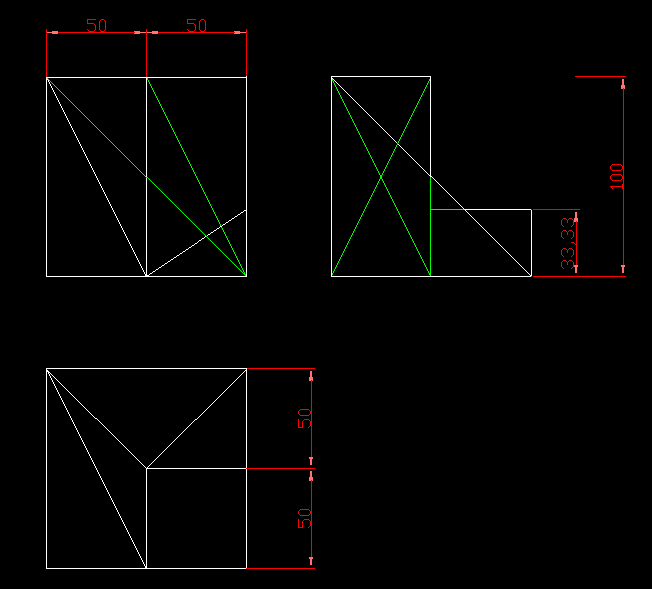

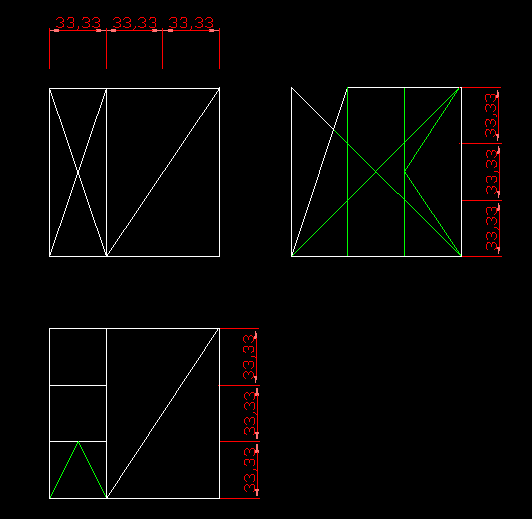

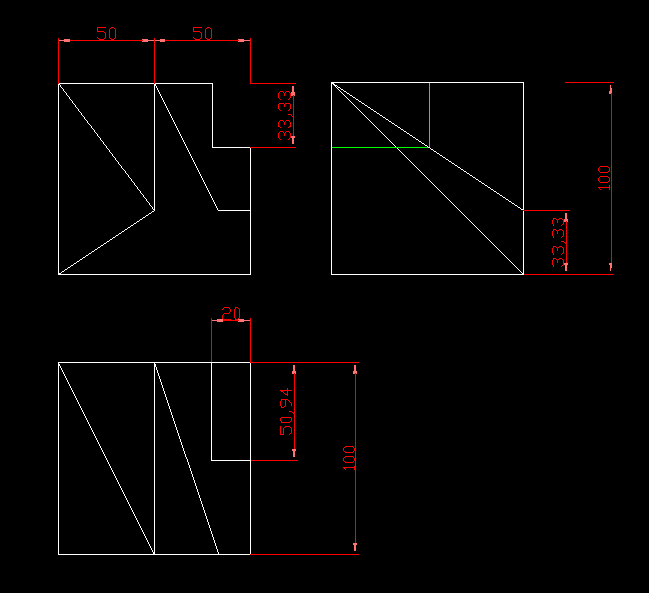

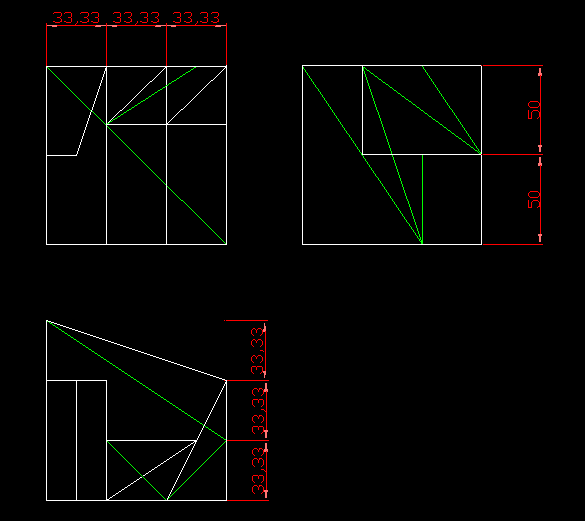

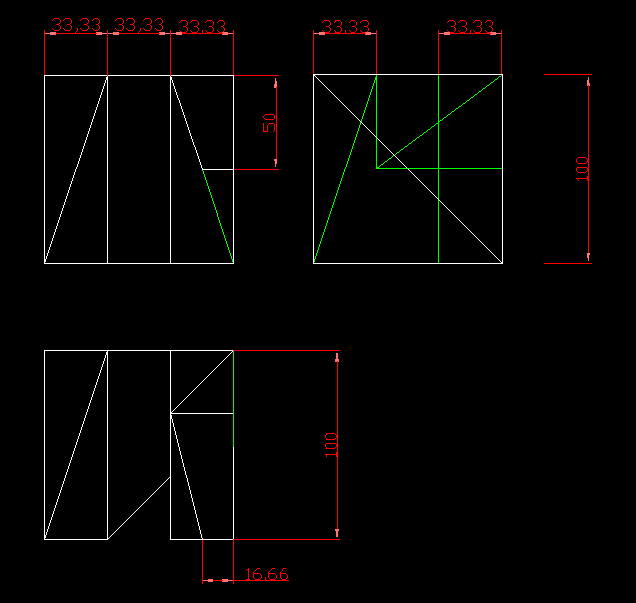

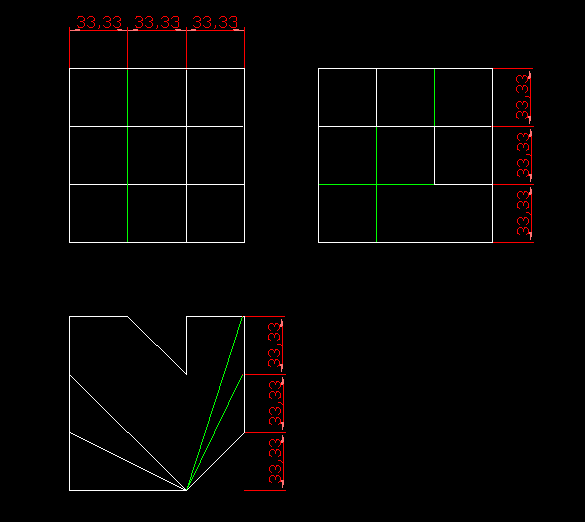

representacions dièdriques de les figures que aquí
presentem, totes elles, en el seu conjunt, son figures derivades
d'un cup, tenen una dificultat mitjana alta i, estan ordenades
de menys a més dificultat, el solucionari el teniu que
demanar per correu electrònic a l'administrador del web.
Tots ells son exercicis que us permetran reforçar la
vostra visualització de l'espai. Són exercicis
on intervenen rampes i piràmides, per a la seva comprensió
cal treballar per parts cercant sempre que les formes resultants
en tres dimensions no entrin en contradicció amb cap
de les tres vistes presentades, sempre hi ha la possibilitat
que una figura tingui vàries versions, aquestes, quedarien
anul·lades incorporant noves vistes a la planta, l'alçat
i el perfil esquerre que aquí us presentem (les vistes
del sistema europeu). Cal tenir en compte que en aquests exercicis
les línies amagades (discontinues) us les presentem continues
i en color verd. Bona feina i bon esforç...
|
