FIGURES DIÈDRIQUES, PAS DE DIÈDRIC A 3D. SOLUCIÓ DE LA FIGURA 11
62
Les representacions dièdriques de les figures que aqui presentem, totes elles, en el seu conjunt, son figures derivades d'un cup, tenen una dificultat mitjana alta i, estan ordenades de menys a més dificultat, el solucionari el teniu que demanar per correu electrònic a l'administrador del web. Tots ells son exercicis que us permetran reforçar la vostra visualització de l'espai. Són exercicis on intervenen rampes i piramides, per a la seva comprensió cal treballar per parts cercant sempre que les formes resultants en tres dimensions no entrin en contradicció amb cap de les tres vistes presentades, sempre hi ha la possibilitat que una figura tingui vàries versions, aquestes, quedareien anul.lades incorporant noves vistes a la planta, l'alçat i el perfil esquerre que aquí us presentem (les vistes del sistema europeu). Cal tenir en compte que en aquests exercicis les línies amagades (discontinues) us les presentem continues i en color verd. Bona feina i bon esforç...

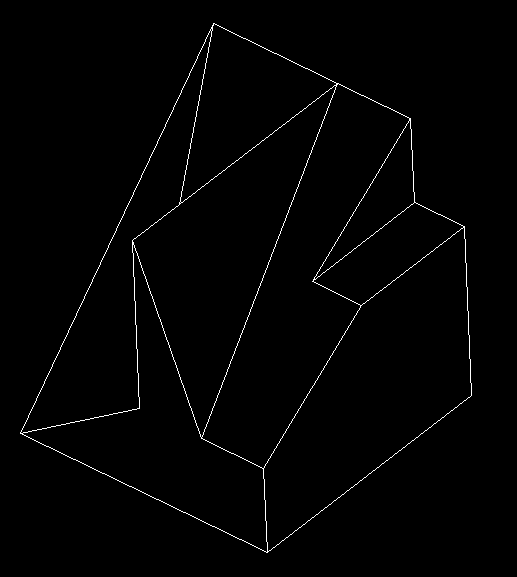

Solució filamentosa de la figura 11
Solució filamentosa de la figura 11 sense línies amagades

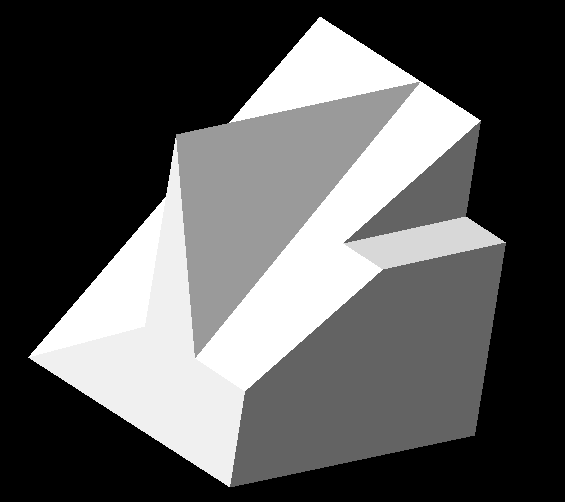

Solució de figura 11 amb volumetria

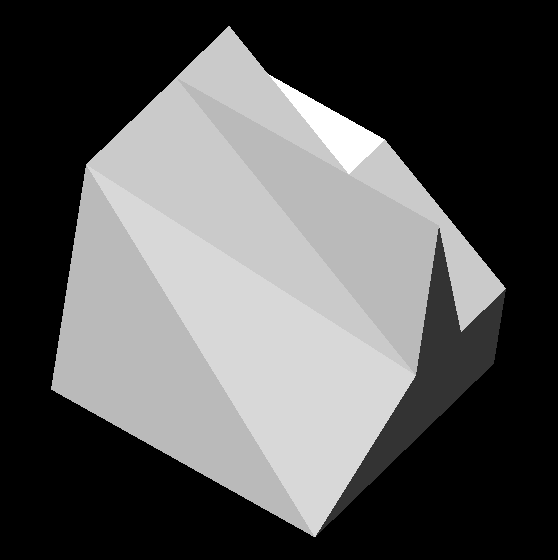

Solució de figura 11 amb volumetria
