En
el benentès que de línies perpendiculars a la línia
de terra n'hi ha infinites, per diferenciar-les unes de les altres cal
definifir un punt en cada una d'elles, aquesta és la manera en
que relacionarem la inclinació de la perpendicular a la línia
de terra respecte dels plànols de projecció i, és
en el perfil ( PP) on podem determinar
amb precisió l'angle d'inclinació de la recta respecte
del plànol horitzontal com en el cas que hem representat o respecte

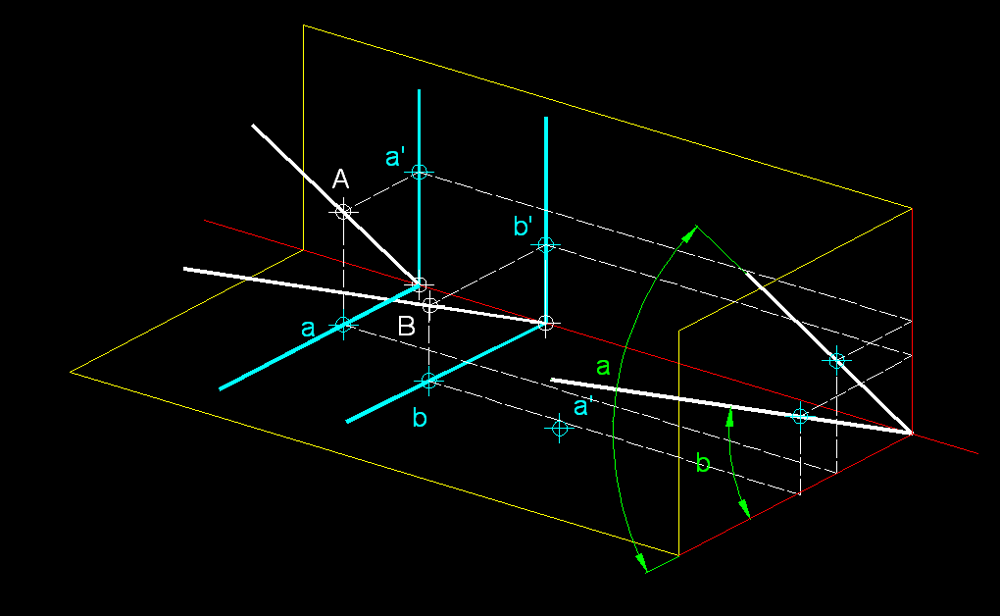

del plnol de projecció vertical. Veieu en la figura superior
la vista tridimensional de dues línies perpendiculars a la línia

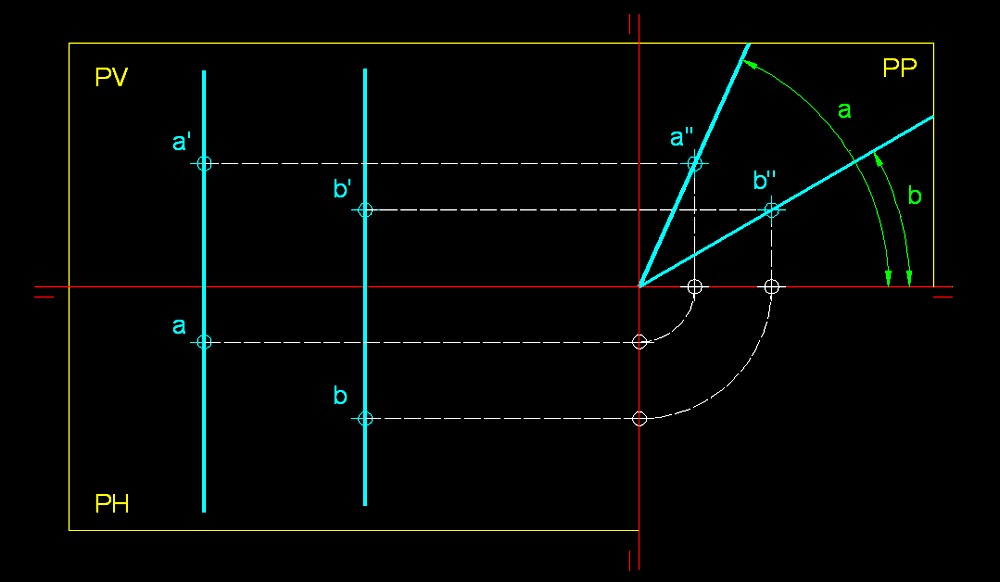

de terra i a la figura inferiors la seva representació dièdrica.
|
 |
