Curs
de dibuix, expressió geomètrica i gràfico-visual
en forma de fitxes d'autoaprenentatge
|
|
|
Tema
|
Fitxa
|
|
|
OPERACIONS
AMB SEGMENTS
|
2
|
|
|
|
1)

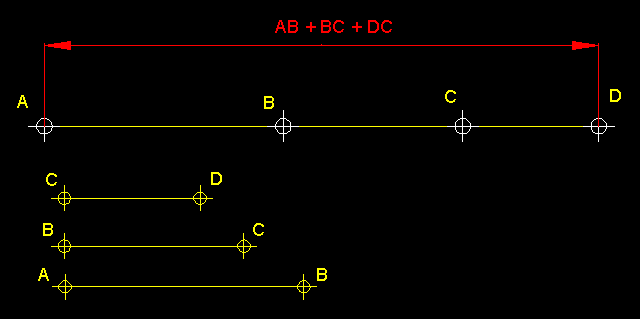

Suma de segments.- Donats tres segments
AB, BC,
CD procedim a col·locar-los
alineats, consecutivament un darrera l'altre, com ho podeu veure
a la figura; el total serà serà la suma de tots
ells, AD en aquest cas.
|
|
|
|
2)

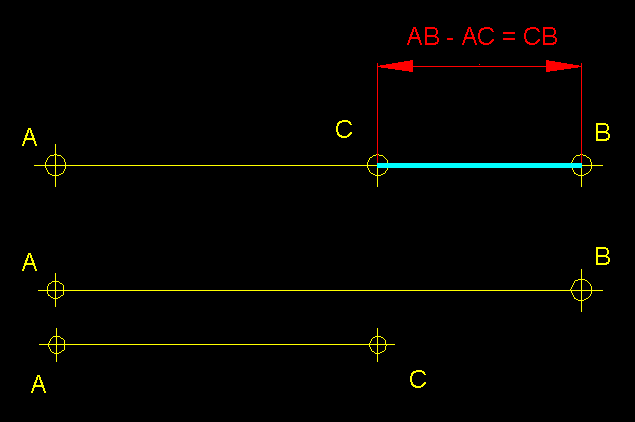

Resta de segments.-Per restar dos segments
donats cal superposar-los. En primer lloc col·loquem
el segment més llarg, AB en aquest cas, a continuació
superposem a AB el segment més petit, en aquest cas CD,
a partir d'A. La part del segment AB que no queda superposada
DB és la resta dels dos segment s que cercàvem.
|
|
|
|
3)

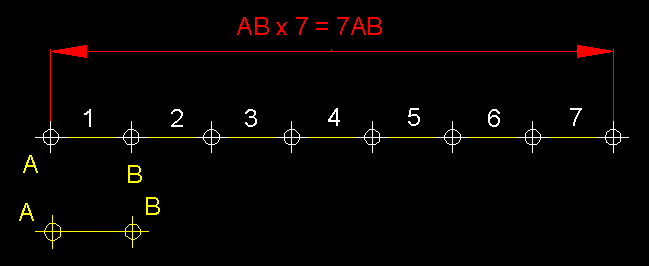

Multiplicació d'un segment un nombre determinat de vegades.-
En el cas que ens ocupa ho hem fet per
cinc (7). Es tracta d'anar posant alineats
consecutivament el mateix segment, tantes
vegades com calgui, en aquest cas, repetim, ho hem fet per set
(7). E resultat és el nou segment 7AB.
|
|
|
|
4)

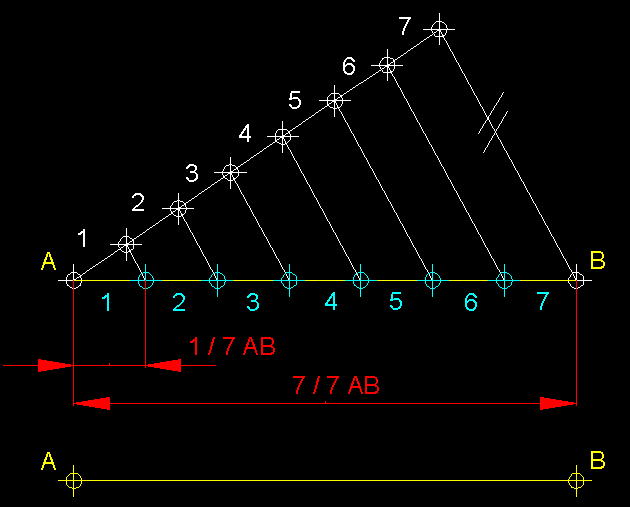

Aplicació del Teorema de Thales a la resolució
de la divisió d'un segment AB en parts iguals, en aquest
cas en 7 parts.- Ens donen un segment
determinat AB en un dels
extrems (A) del qual traçarem
una recta concurrent, sobre la què marcarem set (
7 ) parts iguals (la mesura d'aquestes parts és arbitrària),
amb regla o compàs. Des de la última mesura assenyalada,
en aquest cas la setena, traçarem una línia al
punt B, aquesta és la línia que hem senyalat amb
dues petites rectes a sobre, a la qual traçarem paral·leles
que passin per cada una de les cinc mesures de la recta concurrent,
aquestes en intersecar el segment AB
ens donaran les set (
7 )
parts iguals en que ens quedarà dividit
el segment.
|
Divideix un segment de 200 mil.límtres en 9
parts iguals, el resultat multiplica'l per 4 i per últim resta-li
un segment de 20 mil.límetres.
|
